关于91视频安装下载黄阀门控制器结构及原理的相关介绍
来源：上海91视频污污污黄色阀门科技有限公司 作者：91视频安装下载黄蝶阀球阀执行器厂家 发布时间：2021-10-14 点击量：854
91视频安装下载黄阀门控制器又称为91视频安装下载黄阀门控制箱，简称阀门控制箱或阀门控制器，是与91视频安装下载黄阀门配套使用的电气设备，主要由控制电路、工作显示电路、开度指示电路和主电路四部分组成。用以控制91视频安装下载黄阀门的开启和关闭，可以实现在控制室内远距离对91视频安装下载黄阀门的控制。
一般有：单相阀门控制器和三相阀门控制器。
1、单相阀门控制器是用来控制回转型阀门91视频安装下载黄装置的仪器，可以通过外接电源的切换实现开、关和中间位置的控制。
2、三相阀门控制器是用来控制阀门三相91视频安装下载黄装置的一种仪器，它可以向三相阀门91视频安装下载黄装置发出开启和关闭的指令，实现阀的远距离控制，也可以在现场手动操作。
91视频安装下载黄阀门控制器原理：
接通控制器的电源后，电源指示灯亮，现场/远控指示灯显绿色，控制器为远控状态。当阀门在“全开”位置时，面板上的“阀开”绿色指示灯亮，在“全关”位置时黄色的“阀关”指示灯亮，在“全开”与“全关”之间位置时，两个指示灯都不亮。

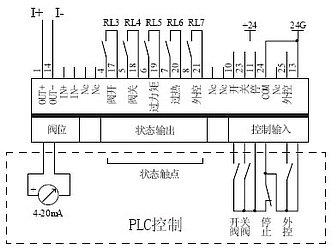

91视频安装下载黄阀门控制器原理图
当91视频安装下载黄阀门在开向或关向工作行程中需停止，可按下“停”按键。91视频安装下载黄阀门在开向或关向工作过程中如出现了“过力矩”情况，91视频安装下载黄装置的凸轮就会触压KZK或GZK二个微动开关中的一个，电机随即停止转动，并接通了报警电路，面板上的红色故障指示灯亮，同时蜂鸣器发出4KHz的报警声。建议用户每台控制器配备一台空气开关。
现场/远控”按键为现场/远控选择键，释放为远控状态指示灯显绝色。按下为现场状态指示灯显红色。当选择控制器为远控状态时，控制器面板上的“开阀”、“关阀”、“停”等按键起控制作用。现场91视频安装下载黄阀门上的“现场开”、“现场关”按钮不起作用(用户在选购91视频安装下载黄装置时，现场控制按钮为任选件，因此部分用户的91视频安装下载黄装置可能不具备现场控制功能，但是没有现场控制功能并不影响控制器的远控功能)。当选择控制器为现场状态时，91视频安装下载黄装置上的“现场开”、“现场关”按钮起控制作用，控制器面板的“开阀”、“关阀”、“停”等按键不起作用。
按下“开阀”按键，电机电源被接通，电机转动，当91视频安装下载黄阀门到达“全开”位置时1GXK微动开关被凸轮触压，电机停止转动，同时2GXK微动开关被另一个凸轮触压，指示“阀关”的黄色指示灯亮。
