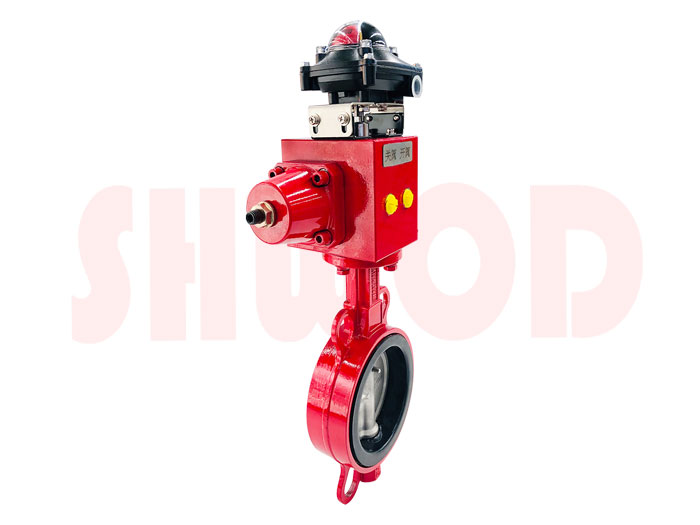

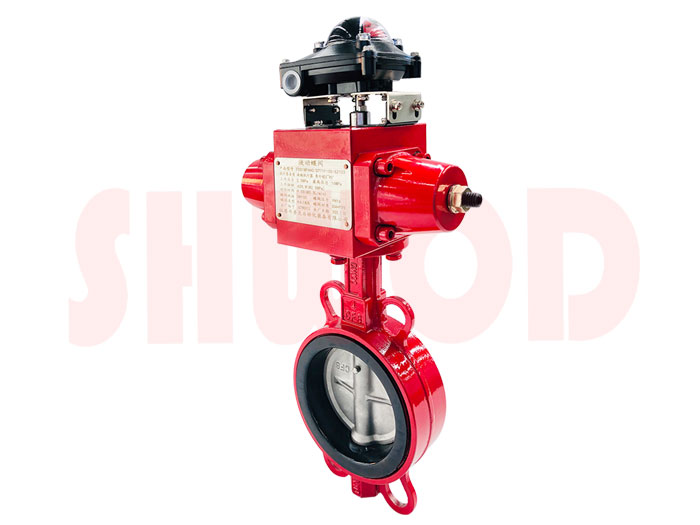

液动对夹蝶阀

来源：上海91视频污污污黄色阀门科技有限公司作者：91视频安装下载黄蝶阀球阀执行器厂家点击量：3142

品牌：上海91视频污污污黄色
驱动能源: 液动执行器
型号: FDQ系列
标准: 国标
压力环境: 常压
加工定制: 是
产品用途: 石油、化工、电力、能源、船舶、冶金、建材、造纸、锅炉设备

联系客服 13917586261

【产品概述】

液动对夹软密封蝶阀采用一体化结构，与FDQ液动执行器相配合，通过压力油控制阀门启闭。具有启闭扭矩大，抗干扰能力强，体积小、轻便宜人、性能可靠、配套简单、流通能力大等特点。该液动蝶阀广泛应用于环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的自动化控制系统中。

【产品参数】

蝶阀主要零部件	材质	使用规格	主要零部件	材质	使用规格
阀体	球墨铸铁	50mm ~ 600mm	阀杆	不锈钢	50mm ~ 600mm
	灰铸铁			不锈钢
	铸钢			45#碳钢
	不锈钢			45#碳钢
阀板	不锈钢CF8	50mm ~ 600mm	阀座	EPDM	50mm ~ 600mm
	不锈钢CF8M			NBR
	球墨铸铁镀镍磷			PTEE
	球墨铸铁覆尼龙			Viton
	铝青铜			SEP

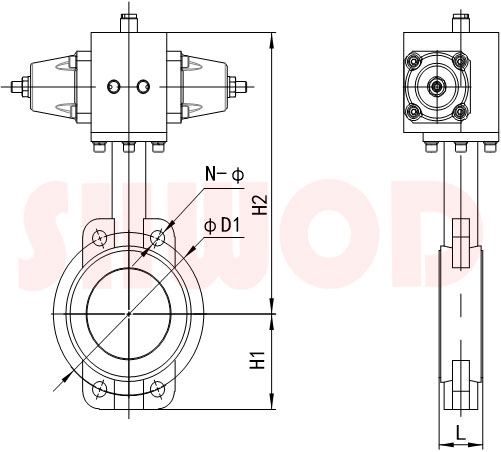

【外形尺寸】

规格		配置	ΦD1		H2	H1	L	N-Φ
mm	in	配置	1.0MPa	1.6MPa	H2	H1	L	1.0MPa	1.6MPa
DN50	2”	FDQ-40	125		272	70	180	4-Φ18
DN65	2 1/2”		145		285	78	112	4-Φ18
DN80	3”		160		291	87	114	4-Φ18
DN100	4”		180		310	105	127	8-Φ18
DN125	5”		210		323	120	140	8-Φ18
DN150	6”		240		335	134	140	8-Φ23
DN200	8”	FDQ-50	295		375	163	152	8-Φ23	12-Φ23
DN250	10”	FDQ-50	350	355	407	202	165	12-Φ23	12-Φ25
DN300	12”	FDQ-63	400	410	489	230	178	12-Φ23	12-Φ25
DN350	14”	FDQ-63	460	470	571	245	190	16-Φ23	16-Φ25
DN400	16”	FDQ-80	515	525	600	305	216	16-Φ25	16-Φ30
DN450	18”		565	585	610	345	222	20-Φ25	20-Φ30
DN500	20”		620	650	680	375	229	20-Φ28	20-Φ34
DN600	24”	FDQ-100	725	770	785	467	154	20-Φ31	20-Φ37
DN700	28”		840		830	510	169	24-Φ31	24-Φ37
DN800	32”		950		958	576	195	24-Φ34	24-Φ41
