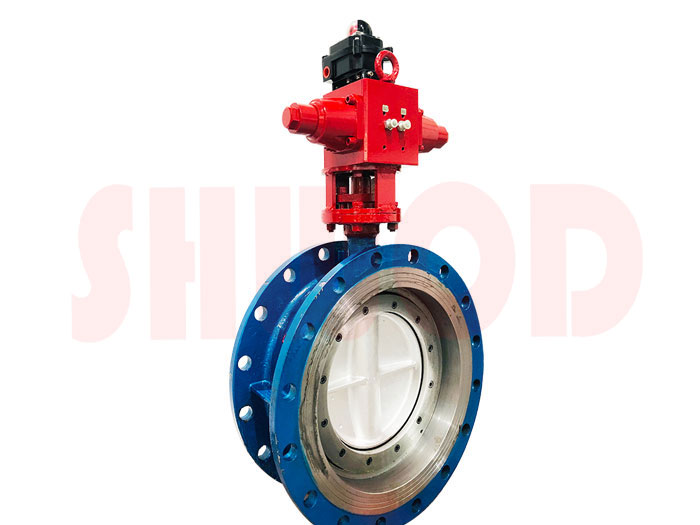

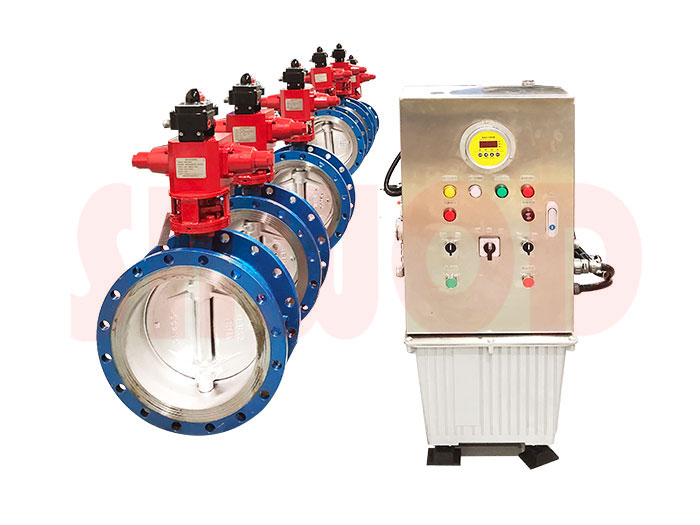

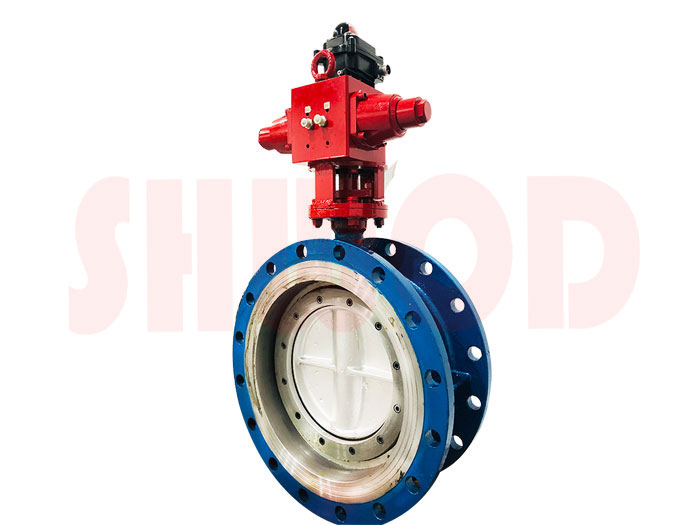

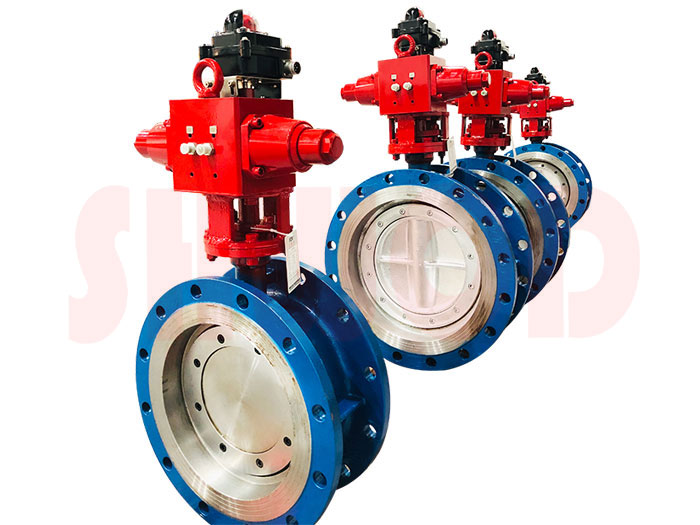

蓄能器式缓闭液动蝶阀
来源：上海91视频污污污黄色阀门科技有限公司 作者：91视频安装下载黄蝶阀球阀执行器厂家 点击量：1861
品牌：上海91视频污污污黄色
驱动能源: 液动执行器
型号: FDS3系列
标准: 国标
压力环境: 常压
加工定制: 是
产品用途: 石油、化工、电力、能源、船舶、冶金、建材、造纸、锅炉设备
驱动能源: 液动执行器
型号: FDS3系列
标准: 国标
压力环境: 常压
加工定制: 是
产品用途: 石油、化工、电力、能源、船舶、冶金、建材、造纸、锅炉设备
联系客服 13917586261
【产品概述】

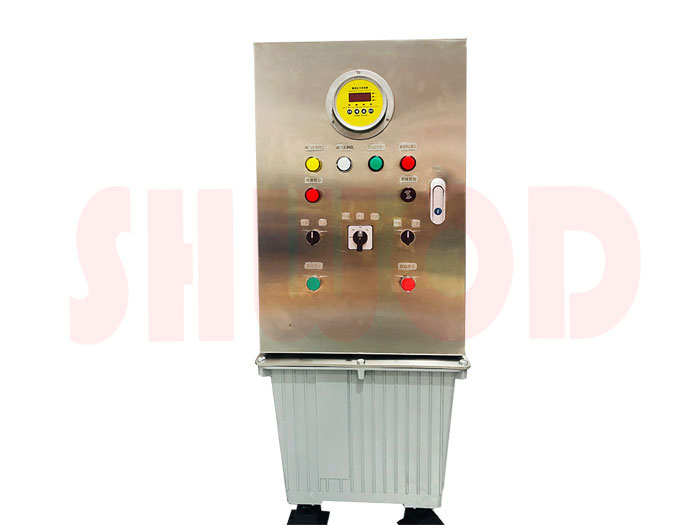

蓄能器式缓闭液动蝶阀是目前国内外较先进的管路控制设备，主要安装于水利、电力、给 排水等各类泵站的水泵出口，替代止回阀和闸阀的功能。工作时，该液动阀门与管道主机配合，按照水力过渡过程原理，通过预设的启闭程序，有效消除管路水锤，实现管路的可靠截止，起到保护管路系统安全的作用。
1、模块化设计，可以灵活组合丌同功能和规格，满足负载和实际工况的要求；
2、灵活的安装方式，即可整体安装，也可分体式安装，适应复杂的现场情况；
3、采用高压齿轮泵做动力源，系统回路简单，可靠性高，功耗小，维护成本低；
4、液压动力传输，输出力矩大，传递效率高，可过力矩保护；
5、就地控制和远程控制；
6、多种电制和电源可选，宽环境温度适应范围；
7、全开、全关和阀位状态反馈功能。
【技术参数】
表 1 DN300 蝶阀蓄能型液动执行器参数表
| 型号 | FDS1MFH63/16Q015/90J900/61901 | |
| 1 | 产品类型 | 蓄能型电液执行器 |
| 2 | 工作扭矩 | 900 N.M |
| 3 | 行程角度 | 0~90° |
| 4 | 启闭时间 | 约 3S（可调节，可快速动作） |
| 5 | 防护等级 | IP56 |
| 6 | 动作类型 | 开关型 |
| 7 | 电机功率 | 1.1KW |
| 8 | 电机电制 | 380V AC 50Hz（或其它） |
| 9 | 电机转速 | 1500 r/rev |
| 10 | 油泵排量 | 2cc/rev |
| 11 | 油泵额定压力 | 8 MPa |
| 12 | 油泵上限压力 | 21MPa |
| 13 | 油泵输出流量 | 3 L/min（16MPa） |
表 2 DN400 蝶阀蓄能型液动执行器参数表
| 型号 | FDS1MFH63/16Q015/90J900/61901 | |
| 1 | 产品类型 | 蓄能型电液执行器 |
| 2 | 工作扭矩 | 1500 N.M |
| 3 | 行程角度 | 0~90° |
| 4 | 启闭时间 | 约 3 S |
| 5 | 防护等级 | IP56 |
| 6 | 动作类型 | 开关型 |
| 7 | 电机功率 | 1.1KW |
| 8 | 电机电制 | 380V AC 50Hz（或其它） |
| 9 | 电机转速 | 1500 r/rev |
| 10 | 油泵排量 | 2cc/rev |
| 11 | 油泵额定压力 | 21 MPa |
| 12 | 油泵上限压力 | 16 MPa |
| 13 | 油泵输出流量 | 3 L/min（16MPa） |

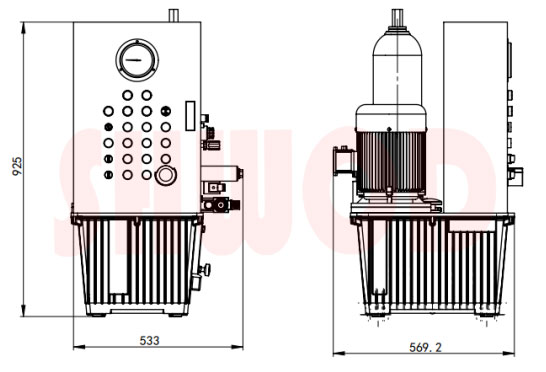

【执行器接口尺寸图】
【友情提示】上海91视频污污污黄色自动化仪表有限公司专业生产销售各类91视频安装下载黄蝶阀、91视频安装下载黄球阀、91视频安装下载黄闸阀等91视频安装下载黄阀门、91视频安装下载黄执行器、91视频APP污污执行器、91视频APP污污阀门、气动阀门，上海91视频污污污黄色秉承“诚信为本，客户至上”的企业宗旨，专业为您提供规格型号齐全、质量稳定、价格合理的蓄能器式缓闭液动蝶阀产品，欢迎前来咨询报价。

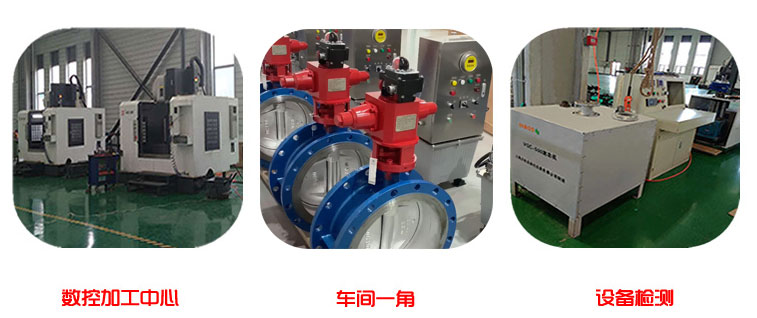

【企业资质】
