液动执行器（带手动）

来源：上海91视频污污污黄色阀门科技有限公司作者：91视频安装下载黄蝶阀球阀执行器厂家点击量：2124

品牌：上海91视频污污污黄色
驱动能源: 液动执行器
型号: FDQ系列
标准: 国标
压力环境: 常压
加工定制: 是
产品用途: 石油、化工、电力、能源、船舶、冶金、建材、造纸、锅炉设备

联系客服 13917586261

液动执行器（带手动）产品详情

【产品概述】

FDQ系列液动执行器为90度角行程类型，双作用油缸齿条推动齿轮摆动。FDQ系列液动执行器由手动驱动装置，液动执行器，阀门限位器组成。

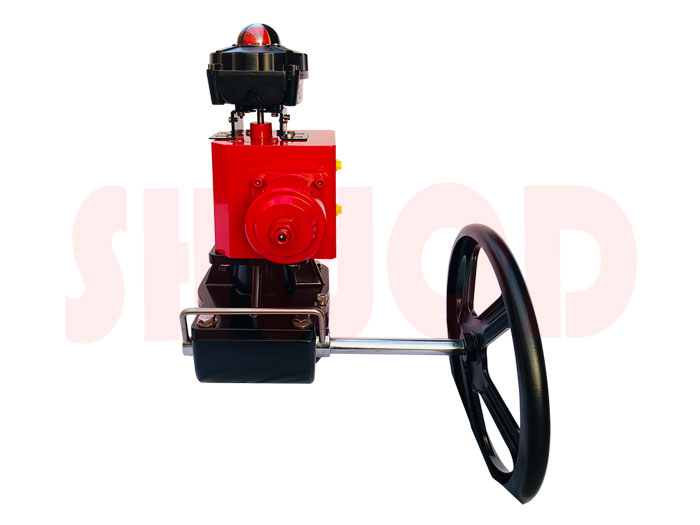

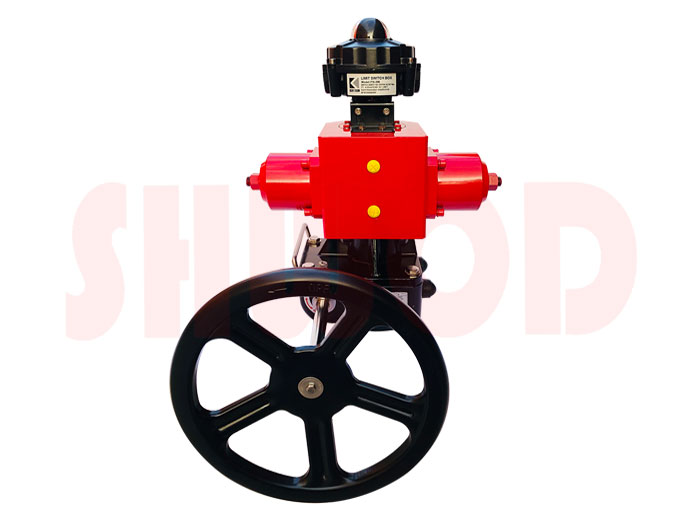

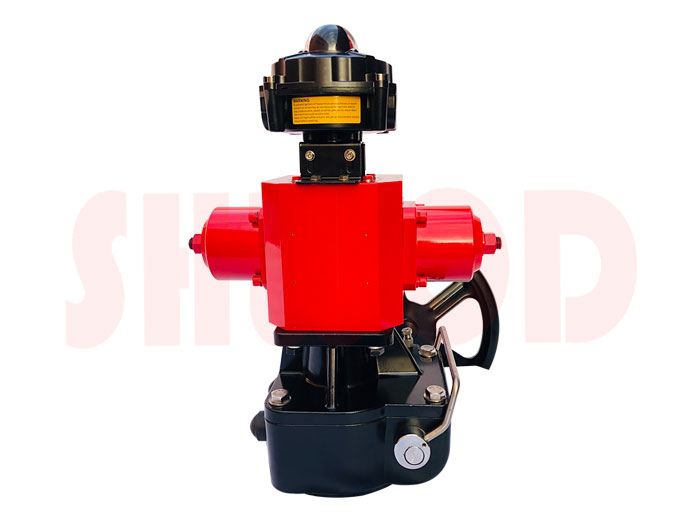

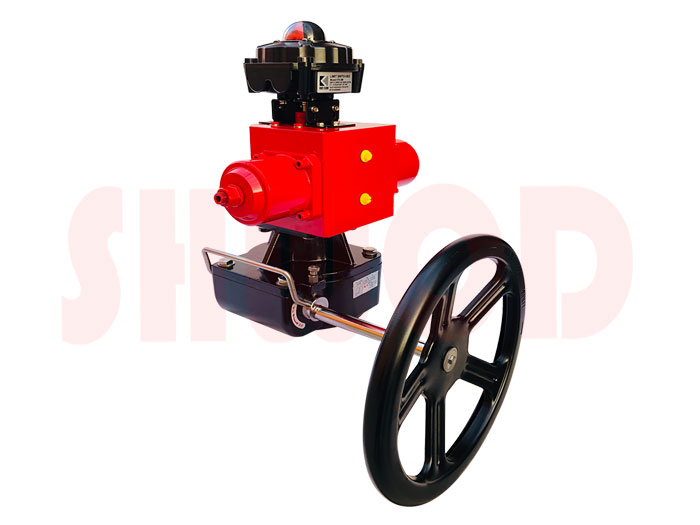

图1 FDQ系列液动执行器

表1 FDQ液动执行器参数表

型号		FDQ63-1000NM
1	产品类型	液动执行器
2	上限扭矩	1250 N.M（@13.5MPa）
3	行程角度	0~90°
4	活塞直径	63mm
5	活塞行程	47.1 mm
6	工作腔容积	147ml
7	输出信号类型	阀门全开全关指示，无源干接点，3A，2路SPDT微动开关；4-20mA信号反馈
8	电气接口	2个3/4”NPTF
9	限位开关防爆等级	Ex(ia)ⅡCT4
10	限位防护等级	IP67
11	手动装置	带机械手动装置

【安装使用】

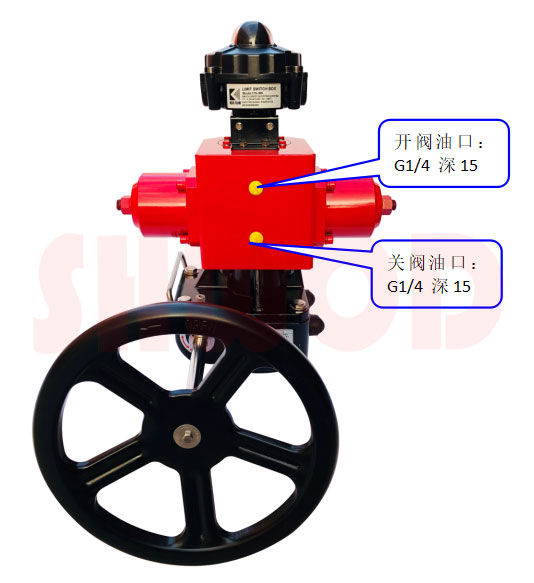

图2 液动执行器液压接口图

开阀时，压力油通过上侧的油口，进入齿轮齿条执行器的左侧，推动齿条活塞向右侧移动，带动齿轮做逆时针旋转（从顶部看），阀门打开；

关阀时，压力油通过下侧的油口，进入齿轮齿条执行器的右侧，推动齿条活塞向左移动，带动齿轮座顺时针旋转（从顶部看），阀门关闭。

【手动装置】

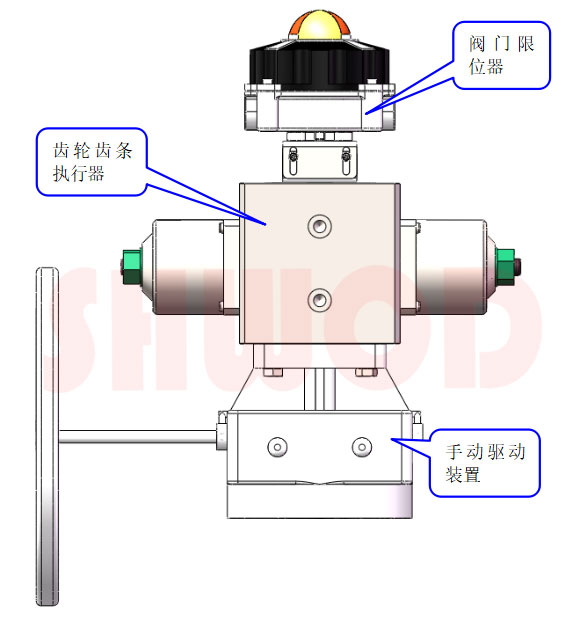

图3 液动执行器手动装置图

本执行器附带手动装置，使用时，向上拉起手柄，转动手轮，即可实现开阀和关阀。

【阀门限位器】

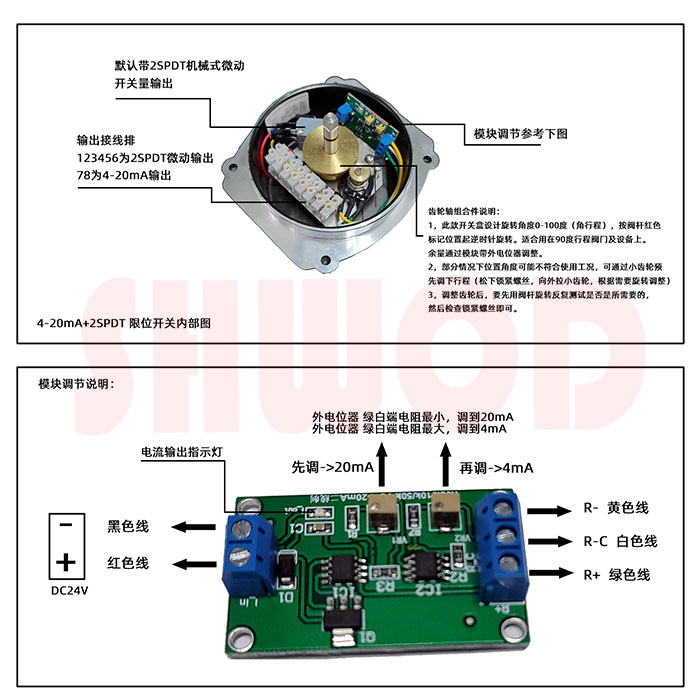

阀门限位器反馈杆和执行器齿轮实现同轴连接，反馈杆上带有齿轮，齿轮带动电位器（可变电阻），然后模块根据电阻阻值变化来转成可变电流输出（模块采用二线制4-20mA），默认带2组SPDT单刀双掷机械式微动开关，默认位置90度方向，可调，为开关型信号反馈。

调节说明如下：

【常见故障及排除】

序号	故障现象	可能故障原因	排除方法
1	执行器不能动作	检查开阀油口和关阀油口是否连接错误	按照说明书正确的方法进行连接
2	反馈信号不正确	阀门限位器内部信号调节异常	按照限位器的信号调节说明，重新设定阀门的开位和关位
