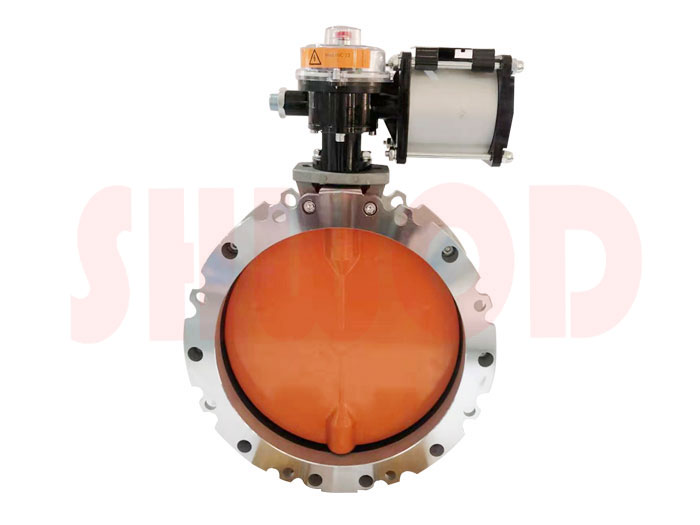

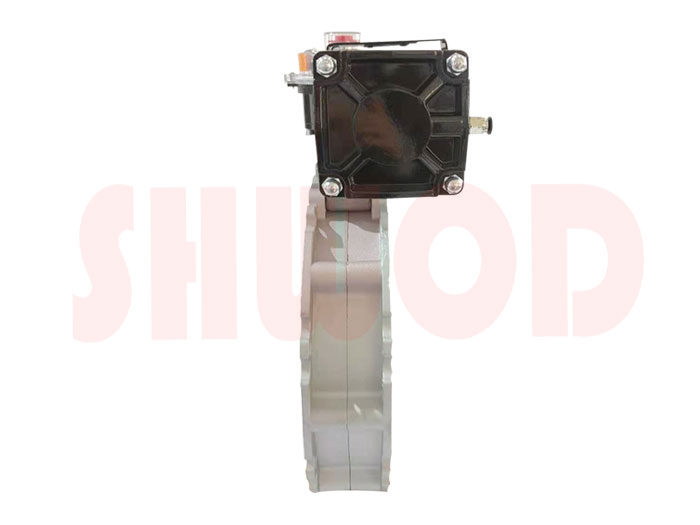

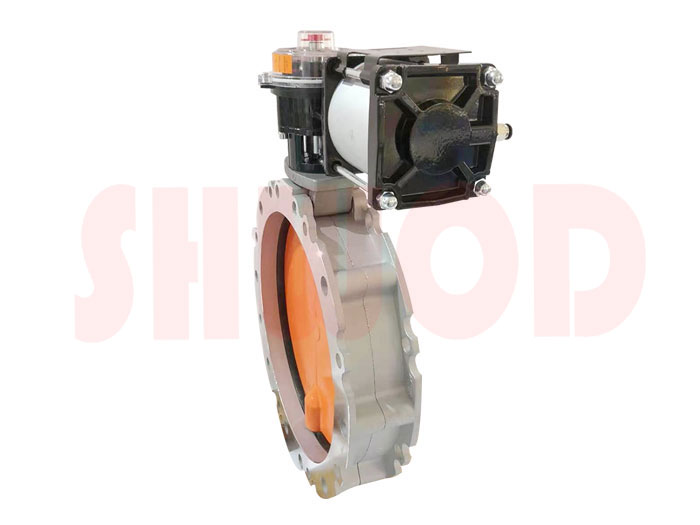

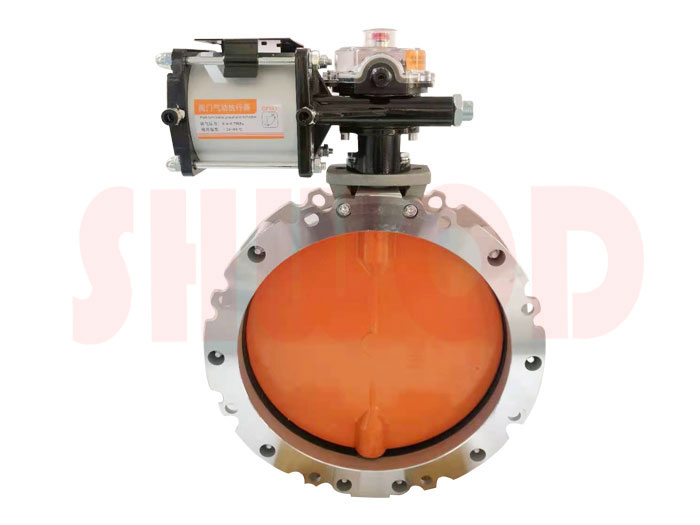

双法兰气动粉尘蝶阀
来源：上海91视频污污污黄色阀门科技有限公司 作者：91视频安装下载黄蝶阀球阀执行器厂家 点击量：1451
品牌：上海91视频污污污黄色
驱动能源: 气动执行器
型号: V1FS/V2FS
标准: 国标
压力环境: 常压
加工定制: 是
产品用途: 石油、化工、电力、能源、船舶、冶金、建材、造纸、锅炉设备
驱动能源: 气动执行器
型号: V1FS/V2FS
标准: 国标
压力环境: 常压
加工定制: 是
产品用途: 石油、化工、电力、能源、船舶、冶金、建材、造纸、锅炉设备
联系客服 13917586261
【产品概述】
双法兰气动粉尘蝶阀专用水泥、粉尘、粉末等物料介质的场合，主要由阀体、密封座、阀板和气动执行器组成，阀体橡胶密封圈形成的软性密封，使其特别适用于磨损性强的物料。在需要重力落料或气力输送的粉体，颗粒物料处理系统中，双法兰气动粉尘蝶阀常常被安装在料斗，筒仓，螺旋输送机出口以及气送管路上。
【技术参数】
【技术参数】
| 型号 Model | V2FS100 V2FS150 V2FS200 V2FS250 V2FS300 V2FS350 V2FS400 V2FS500 V2FS600 V1FS100 V1FS150 V1FS200 V1FS250 V1FS300 V1FS350 V1FS400 V1FS500 V1FS600 | ||||
| 工作压力 working pressure | 0.4-0.7Mpa MAX1.0Mpa | ||||
| 驱动方式 Drive mode | 气动、91视频安装下载黄、手动、涡轮传动等 Pneumatic，electric，manual，wrom gear drive | ||||
| 适用温度 Temperature | -20℃~+80℃ 其他温度均有现货 ALL other temperatures are in stock. | ||||
| 适用介质 Medium | 水泥物料等粉体介质 Cement，material powder medium | ||||
| 阀体 Body | 压铸铝合金 die-casting aluminium | ||||
| 蝶板 Butterfly | 铝合金、聚氨酯高分子复合、球墨铸铁、不锈钢 alumnium alloy，polyurethane polymer composite，ductile iron，stainless steel | ||||
| 阀杆 Stem | 2Cr13,45#，不锈钢 stainless steel | ||||
| 阀座 Seat | 耐磨橡胶 abrasive rubber | ||||
| 执行标准 Implementation standards | 设计规范 | 结构长度 | 法兰尺寸 | 检验试验 | 气动装置 |
| Design specification | Structure length | Flange size | Inspection test | Pneumation device | |
| ITALY | ITALY | ITALY | GB/T13927 | JB/T8864 | |
【性能特点】
双法兰气动粉尘蝶阀阀板中间为平板结构，阀杆设置在阀板的上下两侧并与阀板一体连接，密封座套接在阀板上，阀板两侧的阀杆穿过密封座的轴孔容置在阀体的轴孔内。气动粉尘蝶阀由粉体板、丁晴密封圈，覆以耐磨高分子材料加工而成，半阀体为铝合金材料，旋转阀板采用高分子材料制作，专用于粉状及颗粒状物料处理。
【外形尺寸】
【外形尺寸】
| BV2F 气动双法兰蝶阀 Double flanged butterfly valve | ||||||||||||
| MODLE | ΦA | ΦB | ΦC | E | F | V | T | ΦH | G | ΦZ | ΦU | ΦN |
| BV2F100 | 95 | 180 | 220 | 250 | 77 | 50 | 80 | 22 | 35 | M10 | M12 | 4-14 |
| BV2F150 | 150 | 200 | 228 | 290 | 77 | 50 | 80 | 22 | 35 | M10 | M12 | 4-14 |
| BV2F200 | 200 | 250 | 278 | 340 | 77 | 50 | 80 | 22 | 35 | M10 | M12 | 4-14 |
| BV2F250 | 250 | 300 | 328 | 390 | 77 | 50 | 80 | 22 | 35 | M10 | M12 | 8-14 |
| BV2F300 | 300 | 350 | 378 | 440 | 77 | 50 | 80 | 22 | 35 | M10 | M12 | 8-14 |
| BV2F350 | 350 | 400 | 440 | 530 | 85 | 50 | 80 | 28 | 35 | M10 | M12 | 8-14 |
| BV2F400 | 400 | 470 | 530 | 580 | 85 | 50 | 80 | 28 | 35 | M10 | M12 | 8-14 |
| BV2F500 | 500 | 570 | 605 | 655 | 104 | 100 | 125 | 27*27 | 25 | M10 | M12 | 12-16 |
| BV2F600 | 600 | 670 | 705 | 755 | 104 | 100 | 125 | 27*27 | 25 | M10 | M12 | 12-16 |
【友情提示】上海91视频污污污黄色自动化仪表有限公司专业生产销售各类91视频安装下载黄蝶阀、91视频安装下载黄球阀、91视频安装下载黄闸阀等91视频安装下载黄阀门、91视频安装下载黄执行器、91视频APP污污执行器、91视频APP污污阀门、气动阀门，上海91视频污污污黄色秉承“诚信为本，客户至上”的企业宗旨，专业为您提供规格型号齐全、质量稳定、价格合理的双法兰气动粉尘蝶阀产品，欢迎前来咨询报价。
