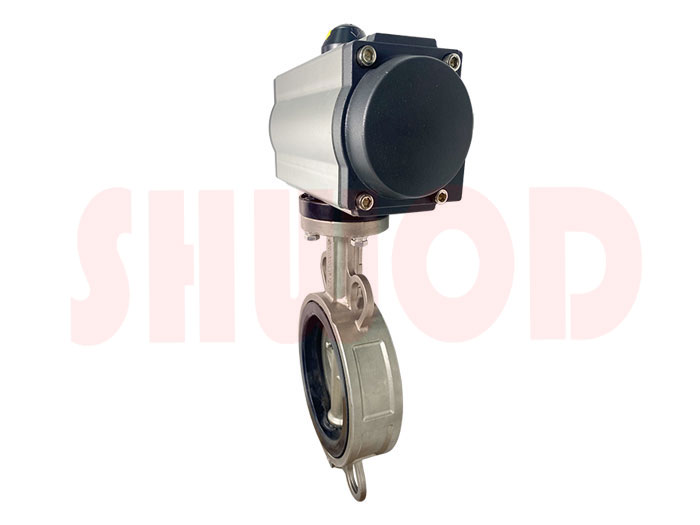

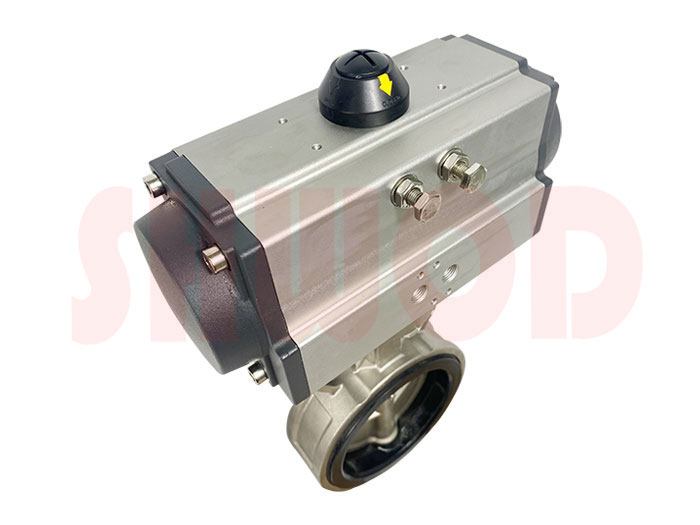

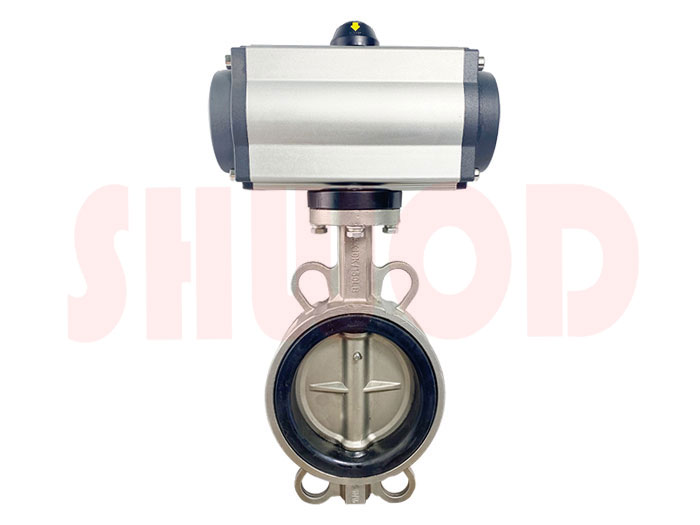

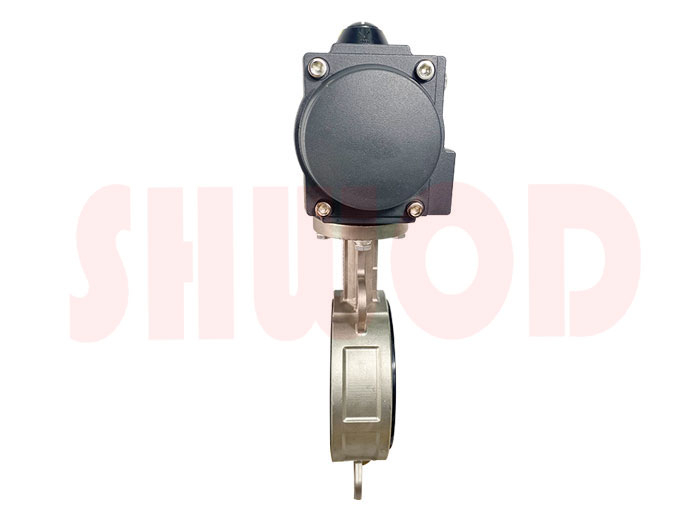

气动中线蝶阀
来源：上海91视频污污污黄色阀门科技有限公司 作者：91视频安装下载黄蝶阀球阀执行器厂家 点击量：1287
品牌：上海91视频污污污黄色
驱动能源: 气动执行器
型号: D671X，D641X，D671F46，D641F46
标准: 国标
压力环境: 常压
加工定制: 是
产品用途: 石油、化工、电力、能源、船舶、冶金、建材、造纸、锅炉设备
驱动能源: 气动执行器
型号: D671X，D641X，D671F46，D641F46
标准: 国标
压力环境: 常压
加工定制: 是
产品用途: 石油、化工、电力、能源、船舶、冶金、建材、造纸、锅炉设备
联系客服 13917586261
【产品概述】
气动中线蝶阀就是指蝶阀蝶板的回转中心(即阀门轴中心)与阀体的中心形成一条直线，采用直连方式与气动执行器进行连接，根据连接方式的不同可分为气动对夹中线蝶阀和气动法兰中线蝶阀，碟板具有自动对中功能（上下、左右），其密封形式一般多制成密封结构，常见的密封材料为橡胶、聚四氟乙烯等。
【性能特点】
气动中线蝶阀蝶板上下两端的接触面比较宽，开关时摩擦力大，扭矩开关也比较大，无论该气动阀门是否处于打开状态或关闭状态，蝶板与阀芯密封面与阀座的下端都处于密封压缩态，顾有极好的密封性能。
【技术参数】
【应用情况】
【技术参数】
| 公称通径 | DN50~1200(mm) | ||||
| 公称压力 | PN0.6、1.0、1.6、2.5MPa | ||||
| 连接形式 | 对夹式、法兰连接 | ||||
| 结构形式 | 中线型结构 | ||||
| 流量特性 | 近似快开型 | ||||
| 动作范围 | 0~90° | ||||
| 泄漏量 | 按GB/T4213-92，为Kv值的10-4，软密封:零泄漏 | ||||
| 基本误差 | 带定位器:小于全行程的±2%% | ||||
| 回差 | 带定位器:小于全行程的±2%% | ||||
| 配置执行机构 | GT、AT、AW系列单双作用气动执行器 | ||||
| 控制方式 | 开关型(开关两位控制)、调节型(4~20mA控制) | ||||
【应用情况】
气动中线蝶阀由于结构简单，无定向密封限制，中心对称(I型)双向密封效果一样，并且流阻较小，开关力矩也小，承压能力被定位为中低压，因此在1.6MPa以下的工况中被广泛应用。安装时一般没有方向的要求，可现场维修拆卸，并且不用全部拆开阀门就可更换密封圈。
